オーディオレスのダイハツ・タントカスタムに1DINカーステを取付け

ipadminiカーナビ
今回、取り付けるのは、こちらのKENWOOD U375T


取付に必要なモノ


①取付ステー
ipadminiカーナビ
ステーとは金具の事。画像では袋のままなのでわかりにくいですが、カーステの左右に取り付けられます。
メーカーによっては、オーディオレスの新車でも「ステー付き」かもしれないので、要確認。

②パネルキット(左右)
ipadminiカーナビ
ダイハツ・トヨタ系のワイドサイズを埋めるためのパネルキット。他のメーカーだと不要な場合も

③変換ハーネス
ipadminiカーナビ
社外のカーステ、ナビを取り付ける際には必ず必要。メーカー・車種によっては、ラジオアンテナの変換ハーネスも必要だったり、延長ケーブルも必要だったり・・。
同梱のフェイスキットは②で買っていたので不要でした。変換ハーネスのみも売ってます。

④1DINポケット

真っ黒でわかりにくかったので、赤のマジックが中に入ってます^^


以上4つが必要となります。


組立て


まずは、カーステを取り出す。

やっぱり新品はイイですなぁ

本体背面から出ているケーブルに③の変換ハーネスを取り付けます。

同じ色のプラグを合わせるだけなので簡単。

①の取付ステーとカーステ本体・1DINポケットを取付

なんとなくでも穴の位置が感覚でわかるので、とりあえず仮止めしておきます。

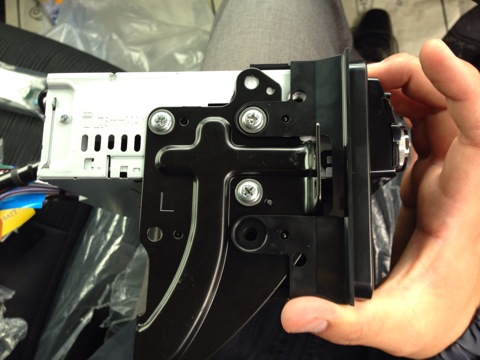

次にパネルキットを取り付け

こちらも取り付けられる位置は一箇所なので感覚でわかるかな?

本締め

カーステ、1DINポケット、ステー、パネルキットがカッチリ固定できそうなら本締め。

アースもしっかりと

最後に変換ハーネスから出ているアースをネジで固定

取付け


変換ハーネスのコネクタを車体本体とつなげて、開いてるオーディオスペースへはめ込みます。


奥まで押し込んでっと

ステーが車体本体にピッタリハマることを確認。ピッタリはまらないなら、どこか取付が悪いので調整。
ネジが数箇所あるので、しっかりネジ止め。

最後にインパネパネルを・・・

パチリ。

完成!1DINカーステがすっきり取り付けられました!
